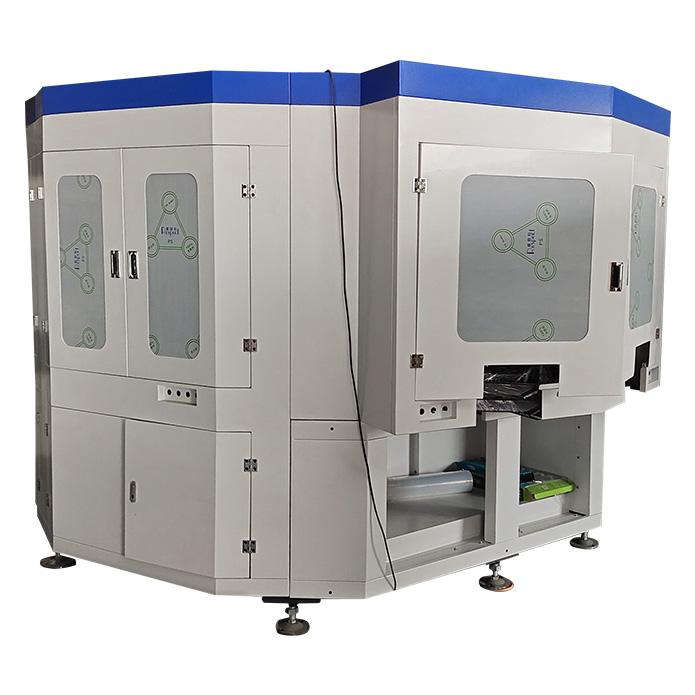

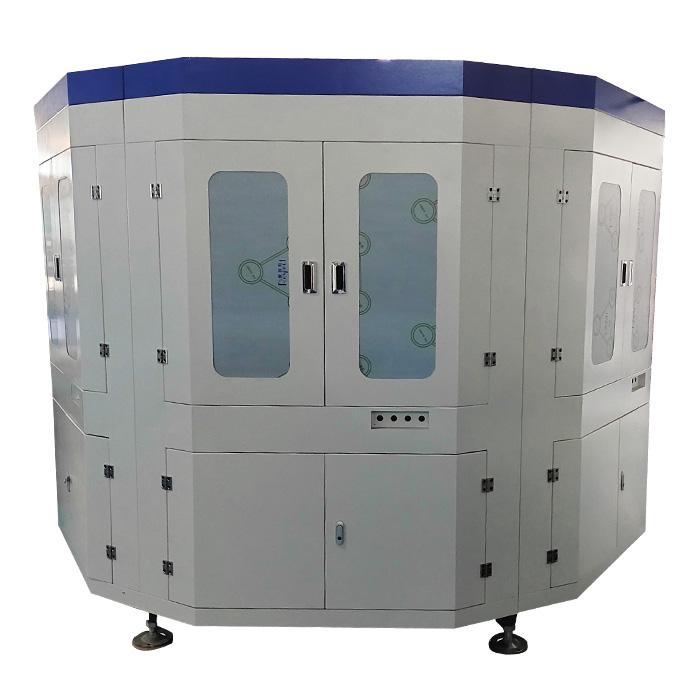

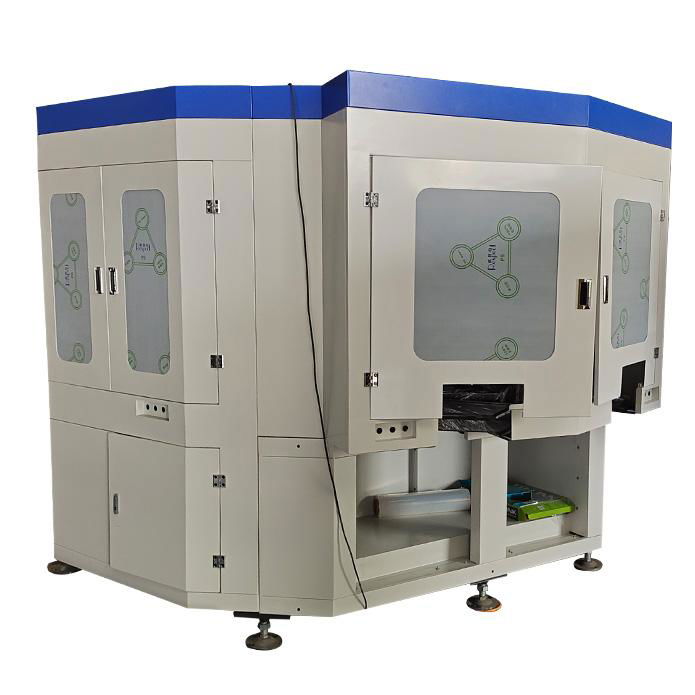

S-HR32UV6 6色全自动软管丝印机//结构

上料装置

输送带传输，可以量身定做特定的输送装置

方向识别装置

通常需要手工识别，部分产品可以实现自动识别方向

表面处理装置

火焰表面处理，自动点火

工作台类型

36工位转盘立式工作台

运动特性

工作台精密分度盘旋转传输至印刷位置

印刷直径

圆形：70mm。.

印刷长度

200mm

网版上下控制装置

高强度钢导轴

刮板控制装置

高强度钢导轴

油墨固化

UV油墨，UV固化装置， 4000w*3

下料方式

自动气缸顶出式下料

S-HR32UV6 全自动6色软管丝印机//用途和特性

特性指南

• 在化妆品和洗涤行业，软管的使用非常普遍，软管由塑胶企业生产后，通常采用各种方法进行装饰： 凹版印刷，柔版印刷，胶印。
• 采用丝印是比较简单的一种工艺。由于软管的产量比较大，全自动的曲面丝印机成为重要的选项。三色的全自动软管丝印机能够完成一次三色的软管丝印。
• 自动喂料，确保软管的正确输送；
• 采用火焰处理装置，确保PP PE材料的附着力；
• 采用UV固化系统，可以对UV油墨进行瞬时干燥；
• 可以更换不同直径的夹具棒，实现对不同直径软管的丝印。

应用领域

• 塑料包装，化妆品工业，日用品制造行业；
• 各种未进行封口的软管， 原则上只适合圆柱体形状的产品；
• 部分化妆品，玻璃瓶；
• 部分开口型容器；
• 某些具有光滑侧边的瓶盖。

S-HR32UV6 全自动6色软管丝印机//参数

技术参数

• 印刷直径范围：￠10-￠70mm
• 印刷长度范围：20-200mm；
• 工位数：32；
• 印刷速度：2400Pcs/H
• 电源要求：380V 50 MHz；
• 气压要求： 1.6-1.8Mpa；
• 外形尺寸：2180mm x 2180 mm x 1900 mm；
• 重量：2400KG

工厂配备

• 电力要求： 交流380V，三相，45A/；
• 5-7Bar 压缩空气；
• 液化石油气，天然气等可燃气体；

包装参数

• Package dimension: 2380*2380*2050mm;
• Gross weight: 2800kg；
• CBM:10.96264

海关编码

8443198000

证书

CE

S-HR32UV6 全自动6色软管丝印机//优势

产品功能

• 圆形承印物的丝网印刷而设计，主要适用于软管、瓶盖、膏霜瓶、试管等圆形制品。
• 整机集成同步上料、送料装置的宽度可以灵活调整，方便根据软管的大小进行调节；速度无级调整， 以使运输速度和印刷速度像匹配；
• 在线火焰处理装置，提高PE PE材料的表面张力，增加油墨的附着力；
• 专利的软管圆盘传输系统，运行平稳，精度高；
• 自动丝印装置，夹具可以根据软管的大小进行换装； 印刷区域设置有电子传感器，实现无件不印刷功能；
• 帕玛高性能UV干燥装置，油墨瞬时干燥；采用抽拉式灯管更换装置，灯管更换方便；
• 全机实现机械传动、触摸屏操作，轻易实现人机对话，使操作更加得心应手；
• 主要配件采用CNC加工，高品质的加工精度确保高速运转的稳定性，印刷速度高达4000pcs/h；
• 具有气压过低报警等自动监测功能；
• 全机电器元件及控制系统采用德国和日本元件，确保稳定的印刷质量。

主要配置

• 主马达（MAIN MOTOR）：BGM 马达， 减速器
• 入料马达：STS Motor-31K15RGN-C/15W
• 光电开关（SENSOR）：DZ47LE-32
• 按钮开关（SWTICH）：Schneider 法国
• 接触器（CONTACTOR）：Schneider 法国
• 继电器（RELAY）： Idec日本
• 红外线固化系统（IR drying ）：台湾：
• 传输调速器：STS/AUS22-15W;
• 收料马达： STS/51K60RGN-CF/60W;
• 烘干调速器： STS/AUS22-60;
• 温控器： RKC/REX-C100;
• 计数器： DHC;
• 变频器： TAIAN/N2-2P5H;
• 散热风扇： SUNON/DP200A.
