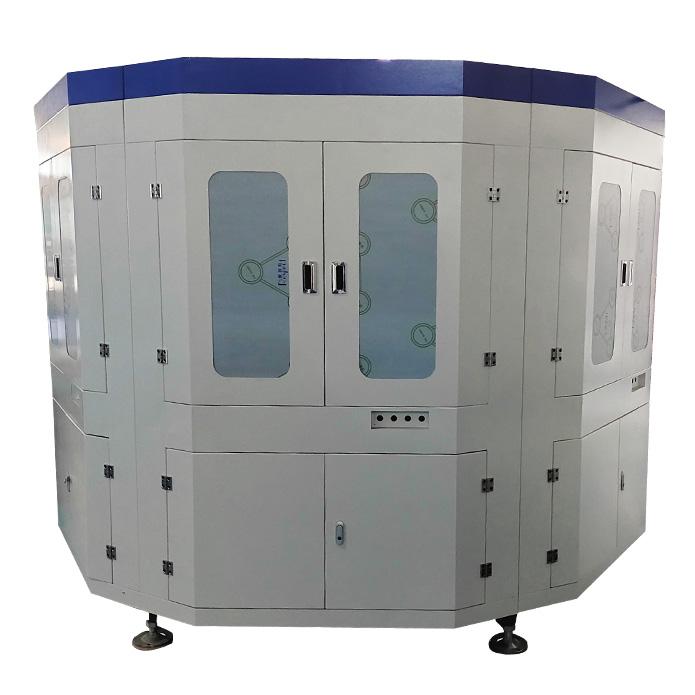

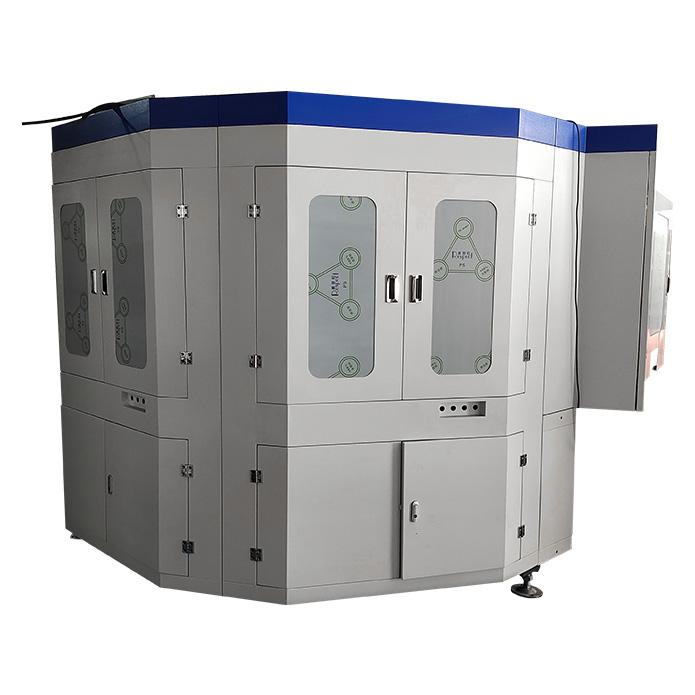

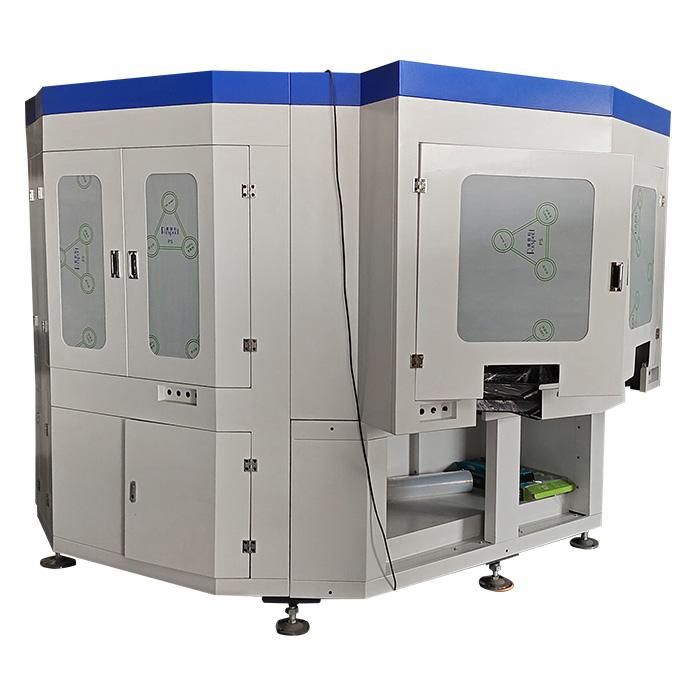

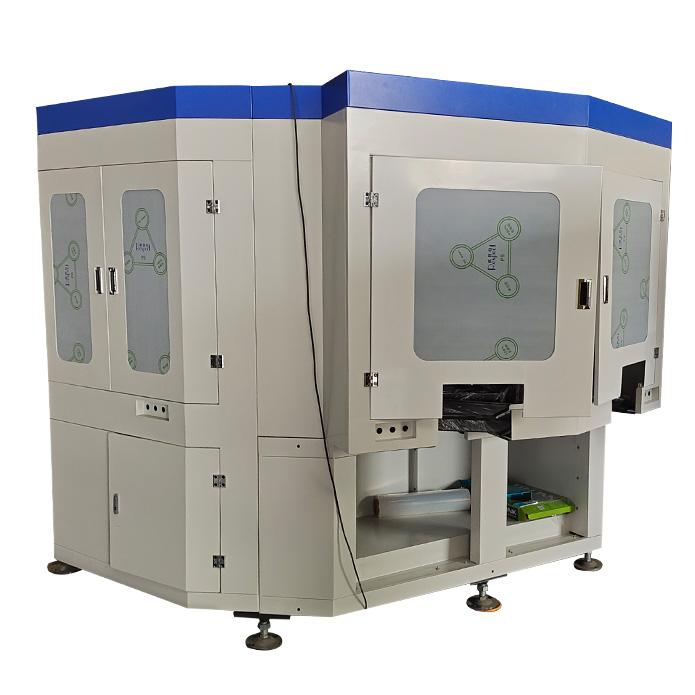

S-HR32UV6 6色全自動軟管絲印機//結構

上料裝置

輸送帶傳輸，可以量身定做特定的輸送裝置

方向識別裝置

通常需要手工識別，部分產品可以實現自動識別方向

表面處理裝置

火焰表面處理，自動點火

工作台類型

36工位轉盤立式工作台

運動特性

工作台精密分度盤旋轉傳輸至印刷位置

印刷直徑

圓形：70mm。.

印刷長度

200mm

網版上下控制裝置

高強度鋼導軸

刮板控制裝置

高強度鋼導軸

油墨固化

UV油墨，UV固化裝置， 4000w*3

下料方式

自動氣缸頂出式下料

S-HR32UV6 全自動6色軟管絲印機//用途和特性

特性指南

• 在化妝品和洗滌行業，軟管的使用非常普遍，軟管由塑膠企業生產後，通常採用各種方法進行裝飾： 凹版印刷，柔版印刷，膠印。
• 採用絲印是比較簡單的一種工藝。由於軟管的產量比較大，全自動的曲面絲印機成為重要的選項。三色的全自動軟管絲印機能夠完成一次三色的軟管絲印。
• 自動喂料，確保軟管的正確輸送；
• 採用火焰處理裝置，確保PP PE材料的附着力；
• 採用UV固化系統，可以對UV油墨進行瞬時乾燥；
• 可以更換不同直徑的夾具棒，實現對不同直徑軟管的絲印。

應用領域

• 塑料包裝，化妝品工業，日用品製造行業；
• 各種未進行封口的軟管， 原則上只適合圓柱體形狀的產品；
• 部分化妝品，玻璃瓶；
• 部分開口型容器；
• 某些具有光滑側邊的瓶蓋。

S-HR32UV6 全自動6色軟管絲印機//參數

技術參數

• 印刷直徑範圍：￠10-￠70mm
• 印刷長度範圍：20-200mm；
• 工位數：32；
• 印刷速度：2400Pcs/H
• 電源要求：380V 50 MHz；
• 氣壓要求： 1.6-1.8Mpa；
• 外形尺寸：2180mm x 2180 mm x 1900 mm；
• 重量：2400KG

工廠配備

• 電力要求： 交流380V，三相，45A/；
• 5-7Bar 壓縮空氣；
• 液化石油氣，天然氣等可燃氣體；

包裝參數

• Package dimension: 2380*2380*2050mm;
• Gross weight: 2800kg；
• CBM:10.96264

海關編碼

8443198000

証書

CE

S-HR32UV6 全自動6色軟管絲印機//優勢

產品功能

• 圓形承印物的絲網印刷而設計，主要適用於軟管、瓶蓋、膏霜瓶、試管等圓形制品。
• 整機集成同步上料、送料裝置的寬度可以靈活調整，方便根據軟管的大小進行調節；速度無級調整， 以使運輸速度和印刷速度像匹配；
• 在線火焰處理裝置，提高PE PE材料的表面張力，增加油墨的附着力；
• 專利的軟管圓盤傳輸系統，運行平穩，精度高；
• 自動絲印裝置，夾具可以根據軟管的大小進行換裝； 印刷區域設置有電子傳感器，實現無件不印刷功能；
• 帕瑪高性能UV乾燥裝置，油墨瞬時乾燥；採用抽拉式燈管更換裝置，燈管更換方便；
• 全機實現機械傳動、觸摸屏操作，輕易實現人機對話，使操作更加得心應手；
• 主要配件採用CNC加工，高品質的加工精度確保高速運轉的穩定性，印刷速度高達4000pcs/h；
• 具有氣壓過低報警等自動監測功能；
• 全機電器元件及控制系統採用德國和日本元件，確保穩定的印刷質量。

主要配置

• 主馬達（MAIN MOTOR）：BGM 馬達， 減速器
• 入料馬達：STS Motor-31K15RGN-C/15W
• 光電開關（SENSOR）：DZ47LE-32
• 按鈕開關（SWTICH）：Schneider 法國
• 接觸器（CONTACTOR）：Schneider 法國
• 繼電器（RELAY）： Idec日本
• 紅外線固化系統（IR drying ）：臺灣：
• 傳輸調速器：STS/AUS22-15W;
• 收料馬達： STS/51K60RGN-CF/60W;
• 烘乾調速器： STS/AUS22-60;
• 溫控器： RKC/REX-C100;
• 計數器： DHC;
• 變頻器： TAIAN/N2-2P5H;
• 散熱風扇： SUNON/DP200A.
